myHTPC - Componentes e Montagem.

INTRODUÇÃO - Montar um computador que sirva de leitor multimédia decerto que não é uma ideia nova, é algo até já muito usual....

Aqui a ideia que já existia antes ganhou os seus contornos quando descobri o novo chip gráfico da Nvidia ION para as boards Mini-ITX. Os ION são uma peça de hardware minúscula capaz de ler conteúdos em alta-definição 1080p através de alguns truques de aceleração gráfica onde o GPU se encarrega de alguns trabalhos que antes estavam a cargo do CPU. Isto dito da maneira mais fácil coloca-se um PC mais limitado a ler HD 1080p, para mais se for para usar numa distribuição de Linux onde o chip ION e outros chips gráficos da Nvidia são muito bem suportados pela excelente API VDPAU ao qual o XBMC aproveita da melhor forma (existem threads na fórum do XBMC com pentium3 com 512mb de ram a lerem 1080p sem engasgo!!!).


Então era isso que se queria, hardware para usar numa instalação do UBUNTU + XBMC + VDPAU. No entanto existe um pequeno problema que aqui foi decisivo, o chip ION não oferece a descodificação de vídeos em Flash como faz com os outros formatos, esse trabalho recai novamente no processador e se for para ler Flash em HD como são só por exemplo os vídeos do Youtube então era preciso muito mais que um Atom Dual-Core que equipa a generalidade das boards ION!

"ÉPA isto deverá sem um desabafo pessoal, mas ando perfeitamente irritado com todos os netbooks powered by Atom que são uma atrapalhação no Youtube"

COMPONENTES - Explicado porque me afastei dos Atom e porque queria me manter no tamanho Mini-ITX a escolha da board acabou por ser o mais fácil e recaiu numa Zotac 9300-ITX Wifi que tem as principais características de suportar processadores com socket LGA775, ideal para acabar com o problema da falta de processamento nos vídeos em Flash. O chip gráfico da board é o 9300 da Nvidia que obviamente leva o suporte do VDPAU porque senão não a tinha comprado:) E que se esquecermos o chip ION/9400 é o chip onboard mais potente capaz inclusive de correr alguns jogos em médias resoluções. Outra das mais valias da board e possuir um slot de expansão PCIe 2.0 16x!


Se a board foi muito fácil escolher já a caixa foi muito mais difícil porque também efetivamente a oferta é muito maior nas caixas do que em boards Mini-ITX com as características xpto que eu queria :)

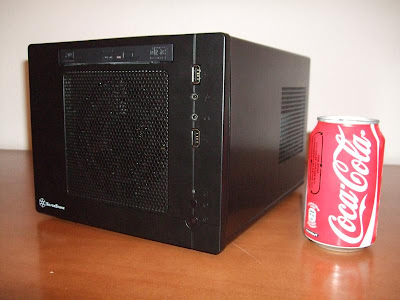

Porque a board tinha um slot PCIe e também porque eu queria usar uma drive de dvds e discos rígidos de 3.5 internamente na caixa, esta teria que ter espaço de manobra suficiente e a escolha foi a Silverstone Sugo SG05 .

Esta caixa permite-me montar um pc mais HTPC/LANBOX, isto porque não quero perder a possibilidade de montar um placa gráfica PCIe potente. A Caixa pode levar placas gráficas com um comprimento de até 9" como por ex: uma Nvidia GTS 250.. tendo espaço internamente para 1 disco de 3.5" + outro de 2.5" + uma drive de CD/DVD Slim "para manter a caixa pequena", a caixa possui ainda uma fonte de alimentação de boa qualidade SFX de 300W!


Ao contrario deste tipo de caixas mini-itx, a Sugo SG05 é uma caixa muito bem arejada levando inclusive um ventilador grande de 120mm frontal que se encontra muito bem colocado horizontalmente a todos os componentes internos da caixa, o que é excelente!

O resto do componentes já os tinha aqui por casa e são:
  • 1 disco de 3.5" sata de 500gb "só para o sistema e pouco mais, os ficheiros estão em rede"
  • 1 Intel E5400 2.7ghz de 45nm
  • 2x2 Gb ram ddr2 800mhz
  • 1 Samsung dvd-rw slim preto "a drive de blu_ray fica para a próxima"
  • 1 pequeno teclado multimédia com trackball
  • 1 adaptador bluetooth
  • 1 adaptador usb wireless 300N "a board tem wireless 54g que não vou utilizar"
MONTAGEM - De inicio pensava que seria mais difícil afinal uma board tão pequena e uma caixa um pouco maiorzita já para não falar dos cabos... mas não a caixa é de facto muitíssimo boa sendo possível desmonta-la por completo para facilitar a montagem dos componentes do PC.


O processador e o ventilador foram montados na board fora da caixa e depois para montar tudo apenas tive que tirar a fonte de alimentação para montar a board na caixa, pois faltava-me espaço para os dedos :)


Nesta foto aquele adaptador usb 2.0 montado internamente servirá para ligar as pens (wireless, bluetooth, e do teclado) que ficarão sempre dentro da caixa..... por exemplo o adaptador bluetooth servirá para ligar um Wii Remote que fará de navegador nos menus do XBMC!!!!


Se tiverem alguma sugestão de melhoria para este myHTPC digam...... espero também que tenham retirado daqui algumas ideias para vocês levarem para os vossos PCs :)

Ando ainda nas configurações e instalação de software bem como testes aos consumos do pc e o barulho das ventoinhas, depois darei mais noticias e mostrarei o que é uma instalação personalizada do XBMC com VDPAU a fazer maravilhas em alta-definição.... fiquem atentos.

Edit: Continua aqui

EDIT 08/05/2012 : PC já substituído por um novo, ver aqui!
